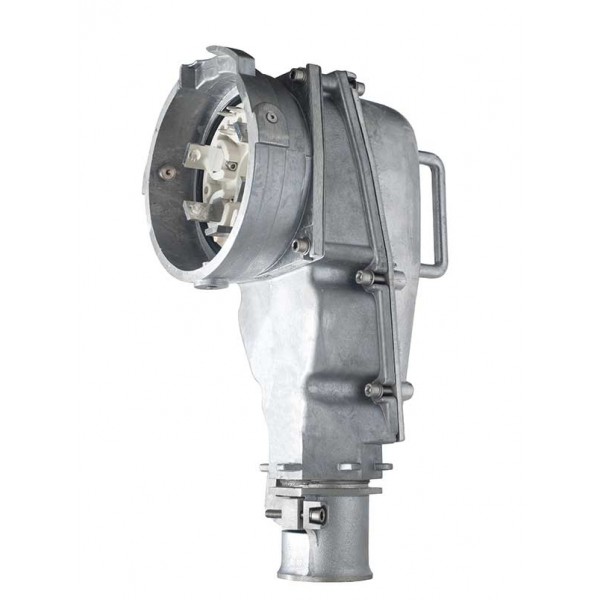

PFQ4 Вилка 690V 400A IP66/67 фазы- 3P+N+E

Разъемы, от 315 до 600А, IP66/67. Раздельное замыкание силовых и контрольных контактов. Защитный поворотный диск (розетка IP4X).
Серебряные прижимные контакты.
Разъемы большой мощности, до 600 А Разъемы PF являются особо мощными — до 600 А, 1000 В, IK10, IP66/67, имеют до 8 контактов ! и при этом они безопасны и просты в обслуживании.
Разъемы данной серии особенно подходят для применения в горных и туннелестроительных работах, в каменоломнях, в портовых хозяйствах, на испытательных стендах и т.д.
Технические данные:
• Степень защиты IP66/67
• Степень механической защиты IK10
• Макс. напряжение (АС) 690В
• Сечение провода (мин./макс.), гибкий 150/240 мм2
• Сечение провода (мин./макс.), жесткий150/240 мм2
• 2 контрольных контакта для управления разъединения (обязательно) посредством предвключенного
выключателя или контактора
• 6 вспомогательных контактов для передачи данных
• Соединение одножильным или многожильным кабелем
Важнейшие преимущества
Простое и безопасное обслуживание. При использовании обычных разъемов большой мощности в основном выявляются два главных недостатка: при вставлении и вытаскивании штекера требуется применение
значительных физических усилий. Кроме того, при включе нии штекера в розетку сначала происходит замыкание цепи главного тока, а только затем цепи контрольного тока, при этом герметичность не обеспечивается.
У разъемов PF размыкание и замыкание цепи главного тока и цепей контрольного тока происходит раздельно друг от друга.Так пользователь сначала — не под нагрузкой — замыкает разъем PF, поворачивая для этого штекер в розетке и не
прилагая при этом больших физических усилий. Эта процедура обеспечивает герметичность всего блока. Теперь, чтобы замкнуть контрольные контакты и тем самым включить цепь главного тока, необходимо зафиксировать разъем.
Действуя в обратном порядке, пользователь размыкает контрольные контакты, и тем самым разъединяет цепь главного тока. Теперь следует только повернуть штекер, чтобы опять же, не прилагая больших физических усилий, вытащить его из розетки.
Таким образом, разъем PF обеспечивают пользователю абсолютную безопасность и максимальное удобство обслуживания. Важнейшие преимущества Автоматическое обеспечение герметичности при включении, без каких либо дополнительных операций
Разъемы PF имеют защиту класса IPX7 для всех конфигу раций (в качестве опции предлагается крышка штекера, обеспечивающая герметичность штекера в выключенном положении). Поворот штекера в розетке вызывает замыкание цепи главного тока, и одновременно с этим автоматически
достигается герметичность блока розетка/штекер. Максимальная безопасность Благодаря применению контрольных контактов, обеспечива ющих электрическую блокировку, процесс установления и разъединения соединений является абсолютно безопасным
для пользователя. Электроблокировка приводится в действие вращением устройства, которое, кроме того, фиксирует штекер в розетке. За счет применения в разъемах PF контактов с серебря ными лепестками они не подвержены риску окисления.
Это обеспечивает оптимальное качество передачи электроэнергии и высокую износостойкость. Розетки оснащены защитным поворотным диском, предохраняющим от прикосновения к токопроводящим частям.

Артикул	4748197
Всп.контакты	+2PIL+6AUX
Макс. номинальный ток (V)	690V
Материал корпуса	метал
Название серии	PFQ4
Тип разъёма	Вилка
Фазировка	3P+N+E
Сила тока	400A
Степень защиты	IP66/67
