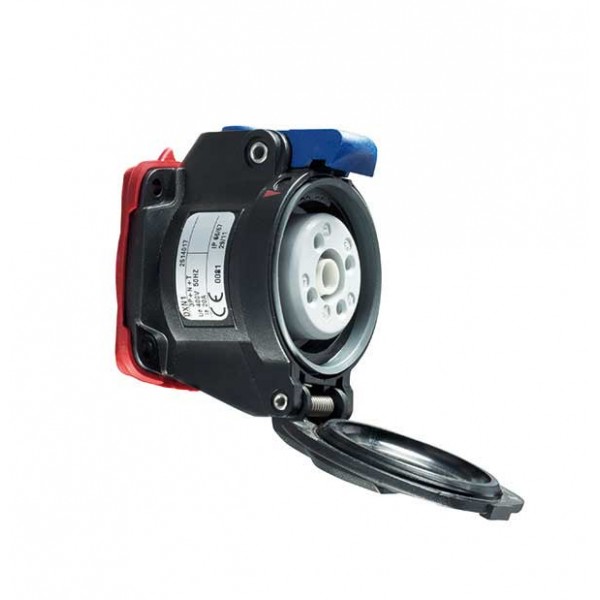

DXN1 Розетка 230V 20A IP66/67 фазы- 2P+E

DEKONTAKTOR™
КОМПАКТНЫЕ И ГЕРМЕТИЧНЫЕ РАЗЪЁМЫ
20 A / 32 A / 63 A II2 G D Ex de IIC СТЕПЕНЬ ЗАЩИТЫ IP66/IP67 АВТОМАТИЧЕСКИ ПРИ СОЕДИНЕНИИ
ИНТЕГРИРОВАННАЯ ФУНКЦИЯ ОТКЛЮЧЕНИЯ
КОМПАКТНЫЕ И ГЕРМЕТИЧНЫЕ СВЕРХПРОЧНЫЕ КОРПУСА ИЗ ПЛАСТИКА
Серия DXN предлагает взрывозащищенные разъёмы, с типом взрывозащиты "de", согласно Директиве ATEX 94/9/EG. Они разработаны для применения в зонах 1 и 2 (газ) и зонах 21 и 22 (пыль). Сертификация согласно IEC Ex.

ОПИСАНИЕ
Разъёмы IP66/IP67,
тип взрывозащиты "de", для взрывоопасных зон (ATEX) с интегрированной функцией отключения, соответствуют международному стандарту BECMA.

НОРМЫ И СТАНДАРТЫ:
Деконтакторы DXN соответствуют :
• Директиве ATEX 94/9/EG
• международным нормам IEC EN 60079-0, IEC EN 60079-1, IEC EN 60079-7,
IEC EN 61241-0, IEC EN 61241-1 и IEC EN 60079-31
• международным и европейским нормам IEC EN 60309-1 и IEC EN 60309-4 для промышленных разъёмов
• европейской Директиве по низкому напряжению 2006/95/EG
• “директиве по машинному оборудованию” 2006/42/EG в части, касающейся выключателей нагрузки
Распространенные модели кроме того сертифицированы согласно VERITAS LCIE, KGS KOREA, GOST, INMETRO и cCSAus (французские, корейские, российские, бразильские и американо-канадские* органы сертификации), а так же BUREAU VERITAS MARINE.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальный ток 20 A
Максимальное напряжение 550 V
Степень защиты (при закрытой крышке) IP66/IP67
Степень защиты (автоматически при соединении) IP66/IP67
Степень механической защиты IK08
Диапазон температур -40 °C до +60 °C
Сечение провода (мин. / макс.) гибкий 1 - 4 мм2
Сечение провода (мин. / макс.) жесткий 1,5 - 6 мм2
Другие сечения по запросу
Кодовые позиции 24
Класс взрывозащиты de
Ex-зоны 1 &2, 21 &22
Диапазон температур
Класс температуры газ классификация T6 : ≤ 85 °C для температуры окружающей среды в пределах -40 и +40 °C
классификация T5 : ≤ 100 °C для температуры окружающей среды в пределах -40 и +60 °C
Класс температуры поверхности пыль T° температура поверхности ≤ 70 °C при температуре окружающей среды -40 и +40 °C
T° температура поверхности ≤ 90 °C при температуре окружающей среды -40 и +60 °C
согласно EN 60309-1 20 A / 550 V

Совместимость с розетками DSN1
Взрывозащищенные вилки DXN1 (20 A) совместимы с розетками классической серии DSN1 (20 A).
Мобильные взрывозащищенные устройства с вилками DXN1 могут применяться не только во взрывоопасных зонах.
