PowerSyntax Chain Pilot box

PowerSyntax Chain Pilot box

Коробка с разъемами оснащенными концевыми переключателями

Новинка, доступно 128 моделей

Следите за новостями, скоро появятся новые модели!

Свободная последовательность подключения соединителей

PowerSyntax Chain Pilot box имеет 5 или 4 разъема PowerSyntax Chain Pilot (в зависимости от выбранной версии), со встроенными микропереключателями. Микропереключатели включаются последовательно, в цепь управления исполнительного устройства (выключатель, контактор и т.д.). Таким образом, система может быть активирована только после того, как все кабельные соединители будут вставлены в соответствующие панельные соединители на PowerSyntax Chain Pilot box. Благодаря такой конструкции, нет необходимости соблюдать определенный порядок подключения или отключения соединителей. Если один из разъемов отсоединить во время эксплуатации, все разъемы будут обесточены.

Обзор продукта

- Необходимо соединить все разъемы, чтобы активировать выключатель или защитное устройство.

- Все разъемы обесточиваются если один из них отсоединится во время использования.

- Встроенный микропереключатель, для электрической блокировки всех разъемов.

- Отсутствие механических блокировок - более длительный срок службы.

- Обеспечивает безопасное соединение всех фаз, нейтрали и земли.

- Электробезопасность гарантирована.

- Международный патент на разъемы

Комплектация

- Защитные крышки входят в стандартную комплектацию для обеспечения IP67 при отсутствии подключенных соединителей.

 Технический обзор продукта

- Совместимость со стандартными разъемами PowerSyntax или другими разъемами типа PowerLock.

- Вспомогательная цепь, управляемая микропереключателями, гарантирует, что система будет запитана только тогда, когда все 5 или 4 (в зависимости от

  выбранной версии PowerSyntax Chain Pilot box) разъема в блоке будут соединены.

- Полная электрическая безопасность, так как все разъемы обесточиваются в случае отсоединения одного из них.

- Разъемы с цветовой кодировкой.

- 5-полюсная (E-N-L1-L2-L3) или 4-полюсная (E-L1-L2-L3) система с панельными разъемами.

- Разъемы с механическим ключом для предупреждения неверного соединения.

- Механическая фиксация разъема в подключенном состоянии.

- Защита от прикосновения IP2X.

- Корпус 2U для монтажа в 19-дюймовую Rack стойку.

- Степень защиты IP67 cпереди, со стороны подключаемых разъемов.

- Вспомогательная цепь, управляемая микропереключателем, гарантирует, что система будет запитана только тогда, когда все разъемы будут соединены.

Технические данные

Номинальный ток: 480 ампер или 750 ампер

Номинальное напряжение: 1000V AC / 1500V DC

Цветовая кодировка:

ЕВРОПА: цветовая кодировка разъемов и надписи на панели (E-зеленый, N-синий, L1-коричневый, L2-черный, L3-серый)

Великобритания (старая версия): цветовая кодировка разъемов (E-зеленый, N-черный, L1-красный, L2-желтый, L3-синий)

АВСТРАЛИЯ: цветовая кодировка разъемов (E-зеленый, N-черный, L1-красный, L2-белый, L3-синий)

США: цветовая кодировка разъемов (E-зеленый, N-белый, L1-черный, L2-красный, L3-синий)

Модель: розетка или вилка

  • Материал контактов: посеребренная медь
  • Материал коробки: высокотемпературный термопласт
  • Размер корпуса: 2U или 2,5U
  • Износоустойчивость: 500 + циклов подключения
  • Степень защиты (лицевая сторона разъемов): IP67 в сочетании с установленными защитными крышками (крышки IP67 поставляются в стандартной комплектации)
  • Степень защиты (разъемы без заглушек): Защита от прикосновения IP2X
  • Воспламеняемость: UL94 - V0
  • Рабочая Температура: От -30 ° C до + 85 ° C
  • Предупреждение о безопасности: Блок управления цепью PowerSyntax должен устанавливаться и эксплуатироваться только квалифицированным персоналом.

Все необходимые вам опции

Сконфигурируйте свой собственный блок управления цепью, выбрав один из множества вариантов:

  • - 4 или 5 полюсов,
  • - цветовая кодировка в зависимости от региона,
  • - разъемы, розетки или вилки, 480 А или 750 А,
  • - высота корпуса 2U или 2,5U,
  • - вариант подключения, шпилька или втулка с резьбой.

1.Выберите свой тип соединителя

Разъемы PowerSyntax Chain Pilot доступны в версиях: панельная вилка и панельная розетка.

Панельная вилка

С микропереключателем

На панельной вилке подпружиненный штифт, активирующий микропереключатель, расположен за пределами сопрягаемой части корпуса разъема.



Панельная розетка

С микропереключателем

На панельной розетке подпружиненный штифт, активирующий микропереключатель, расположен внутри сопрягаемой части корпуса разъема.





  1. Выберите количество полюсов

Chain Pilot Box можно заказать в стандартной 5-полюсной версии (G - N - L1 - L2 - L3) или в 4-полюсной (G - L1 - L2 - L3) версии.





5-полюсная версия                                                          4-полюсная версия

  1. Выберите цветовую кодировку

Разъемы PowerSyntax Chain Pilot могут иметь цветовую схему кодировки для Европы, Великобритании (старая версия), Австралии или США.

 4.Выберите вариант подключения контакта к проводнику

В панельных разъемах PowerSyntax Chain Pilot в Chain Pilot Box возможны различные варианты подключения проводника в зависимости от номинального тока (480amp или 750amp) и кабельных наконечников.

Удлиненная резьбовая шпилька M12

Специальная конструкция

Контакт с резьбой M12, до 480 или 750 А (полностью медный контакт). Клемма наконечника удерживается гайкой M12. Удлиненный контакт позволяет подключить проводник к разъему, не мешая контактам микропереключателя.







Резьбовое отверстие M12

Стандартный контакт

Контакт с резьбой M12, до 480 или 750 А (полностью медный контакт). Наконечник крепится болтом M12. Используется как альтернатива для контактов с резьбой M12 на панельных разъемах SPX 4 и SPX 7







5.Выберите высоту панели

Подберите панель, 2U или 2,5U подходящую для вашей Rack стойки. Оба варианта доступны для 4-полюсной или 5-полюсной версии.

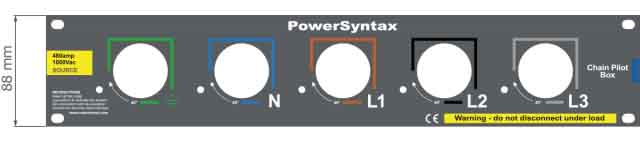

Высота панели: 2U Высота панели: 2,5U



Габаритные размеры



Тип

Полюсы

Высота

Контакты

A

B

C

D

E

Вилка

4

2U

M12 шпилька

88 мм

349,5 мм

57 мм

46 мм

161 мм

Вилка

4

2U

M12 отверстие

88 мм

349,5 мм

57 мм

16,3 мм

131,3 мм

Вилка

4

2,5U

M12 шпилька

108 мм

349,5 мм

57 мм

46 мм

161 мм

Вилка

4

2,5U

M12 отверстие

108 мм

349,5 мм

57 мм

16,3 мм

131,3 мм

Вилка

5

2U

M12 шпилька

88 мм

432 мм

57 мм

46 мм

161 мм

Вилка

5

2U

M12 отверстие

88 мм

432 мм

57 мм

46 мм

161 мм

Вилка

5

2,5U

M12 шпилька

108 мм

432 мм

57 мм

46 мм

161 мм

Вилка

5

2,5U

M12 отверстие

108 мм

432 мм

57 мм

16,3 мм

131,3 мм

Розетка

4

2U

M12 шпилька

88 мм

349,5 мм

35 мм

46 мм

139 мм

Розетка

4

2U

M12 отверстие

88 мм

349,5 мм

35 мм

16,3 мм

109,3 мм

Розетка

4

2,5U

M12 шпилька

108 мм

349,5 мм

35 мм

46 мм

139 мм

Розетка

4

2,5U

M12 отверстие

108 мм

349,5 мм

35 мм

16,3 мм

109,3 мм

Розетка

5

2U

M12 шпилька

88 мм

432 мм

35 мм

46 мм

139 мм

Розетка

5

2U

M12 отверстие

88 мм

432 мм

35 мм

16,3 мм

109,3 мм

Розетка

5

2,5U

M12 шпилька

108 мм

432 мм

35 мм

46 мм

139 мм

Розетка

5

2,5U

M12 отверстие

108 мм

432 мм

35 мм

16,3 мм

109,3 мм



Крышки IP67 поставляются в стандартной комплектации.

Степень защиты IP67 Chain Pilot Box полностью обеспечивается, когда все разъемы соединены или все защитные крышки установлены.
