MARECHAL EVO

Разъем выключатель и разъединитель с поворотным механизмом Twist & Switch

Marechal Electric представила на рынке свой первый выключатель-разъединитель на 40А, который обладает совершенно инновационной функцией в данном виде устройств – он выполнен в форме разъема, который можно разделить на 2 отдельных части. Уникальный и эргономичный дизайн Marechal EVO объединяет три продукта в одном – выключатель нагрузки, разъединитель и разъем, что обеспечивает более высокий уровень безопасности, простоту использования и требует меньше места для установки.

Ниже описаны особенности и преимущества новой технологии Marechal Twist & Switch.

Ассортимент продукции Marechal представлен широким рядом розеток, вилок, выключателей и других продуктов промышленного назначения с различными номинальными токами, коммутационными возможностями, для разных значений напряжения, а так же продукцией, сертифицированной для безопасного использования в потенциально взрывоопасных средах, включая нефтяную, газовую и нефтехимическую промышленность зоны 1 и 2 (газ) и зоны 21 и 22 (пыль) в соответствии с ATEX и IECEx.





РАЗЪЕМ – ВЫКЛЮЧАТЕЛЬ – РАЗЪЕДИНИТЕЛЬ

Marechal EVO создан с целью повышения уровня безопасности пользователей и установок. Его специально разработанная конструкция позволяет осуществлять как размыкание, так и разделение, даже в случае возникшего перенапряжения. В случае чрезмерного напряжения, которое приводит к оплавлению контактов, обычный выключатель-разъединитель не может гарантировать размыкание, если контакты расплавятся. В EVO размыкание гарантировано и очевидно, поскольку этот уникальный выключатель имеет форму разъема и его можно разделить на две части.

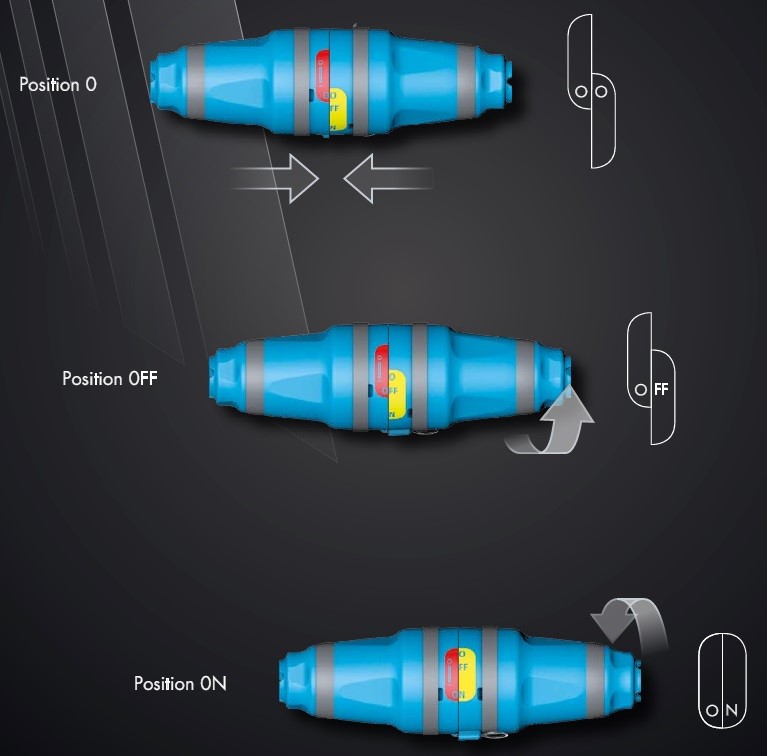

EVO (TWIST AND SWITCH) - ПОВЕРНУТЬ И ПЕРЕКЛЮЧИТЬ, РАЗДЕЛИТЬ

Безопасность в промышленности выведена на новый уровень благодаря вращательному поворотному механизму переключателя Twist&Switch:

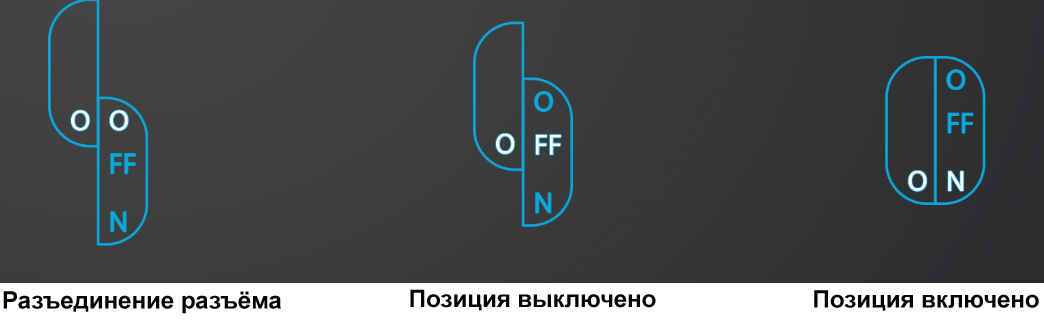

Совмещение двух обозначений «О» на корпусе означает состыковку двух частей разъемного разъединителя, питание не подается.

Поворот EVO в положение OFF / «ВЫКЛ.» означает, что он готов к подключению, питание не подается.

В этом положении EVO обладает неоспоримым преимуществом - на данном этапе это водонепроницаемое обесточенное устройство.

Поверните еще раз, чтобы установить переключатель в положение ON / «ВКЛ», в этом положении EVO получает питание и остается водонепроницаемым.

EVO имеет видимую и понятную индикацию разрыва, которая отражает точное положение контактов.

Подходит для тяжелых условий эксплуатации с рабочей температурой от -25 °C до +60 °C. При разъединении видно точное положение контактов, это гарантирует 100% безопасность во время любых операций по техническому обслуживанию.

Конструкция EVO обеспечивает большую гибкость и пригодность для самых сложных, с точки зрения гигиены, прочности и надежности, задач.

Разъем выключатель-разъединитель производства Marechal может использоваться во всех отраслях промышленности, поскольку его очень просто установить: нужен всего один инструмент! С помощью отвертки установщик может легко установить разъем выключатель-разъединитель в нужное место.

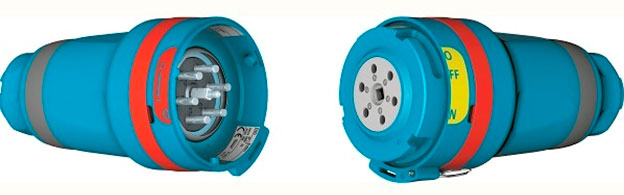

РАЗЪЕМ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ EVO40

Уникальная технология сочетает в себе функции выключателя нагрузки на 40 А, разъединителя и промышленного разъема, оснащенным самоочищающимися контактами с серебряными пластинами на торцах, и специальным поворотным механизмом переключателя.

Объединение трех продуктов в один рационализирует вашу электрическую установку, а эргономичный дизайн упрощает управление и очистку. Продукт водонепроницаем (IP66 / IP67) в положениях как ВКЛ., так и ВЫКЛ.

Когда речь идет о EVO40, безопасность - главный приоритет Marechal. Видимое и разделимое размыкание обеспечивает надежное разъединение любой низковольтной электрической цепи (АС-23 18,5 кВт, АС-3 11 кВт).

EVO40 соответствует стандарту IEC 60204-1 по безопасности оборудования, а выключатель нагрузки адаптирован для всех конфигураций подключения двигателя до 6 полюсов + земля.

Это прочный и надежный выключатель, который можно установить на стену или на кабель для мобильных установок и который можно блокировать навесным замком в положениях ВКЛ. и ВЫКЛ.

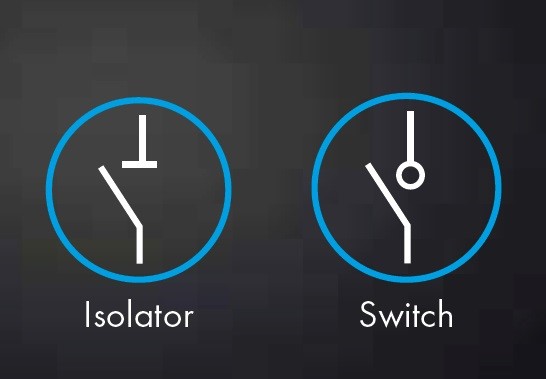

РАЗЪЕДИНИТЕЛЬ

  • Функция: разрыв электрической цепи
  • Две позиции (цепь открыта/закрыта)
  • Соответствие IEC 60947-3
  • Устойчивость к току короткого замыкания
  • Блокируется навесным замком
  • Ручное управление
  • Четко видимая изоляция

ВЫКЛЮЧАТЕЛЬ

  • Функция: подключать, проводить и отключать ток
  • Соответствие IEC 60947-3
  • AC-3 отключение нагрузки
  • Механическая и электрическая прочность
  • Блокируется навесным замком

MARECHAL EVO

  • ХАРАКТЕРИСТИКИ и преимущества
  • 1 выключатель + 1 разъединитель + 1 разъем – Упрощение и экономия
  • Гладкая конструкция без щелей, без видимых крепежных винтов - Легко чистить
  • Четкое, хорошо видимое и разъемное размыкание – 100% гарантированная безопасность
  • Нет доступа к элементам под напряжением – Безопасность пользователя и соответствие стандартам
  • Скорость отключения не зависит от оператора – Простота использования
  • До 6 полюсов + земля – Возможность проводить силовые токи и/или контрольные сигналы
  • Автоматическая степень защиты IP66 / IP67 в положениях ВКЛ и ВЫКЛ - Подходит для жестких промышленных условий.
  • Подходит для частого переключения смешанных резистивных и индуктивных цепей.
  • 3 возможных варианта установки – переносное кабельное исполнение, установка на корпус и на настенную коробку.



EVO ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Механическая износоустойчивость

> 10,000 циклов

Электрическая износоустойчивость

1500 циклов

Ui: Номинальное напряжение изоляции

1000 V AC/1500 V DC

Ith: Условный тепловой ток на открытом воздухе

40 A

Uimp: Устойчивость к импульсному напряжению

8 kV

AC-23A – 400 V AC

18.5 kW

AC-3 – 690 V AC

11 kW

Icc: Устойчивость к току короткого замыкания с предохранителями gG и aM (kA)

100 kA

Icm: Номинальный ток короткого замыкания (kA)

1 kA

Сечение медных жил подключаемого кабеля (мм2)

2.5 – 10 мм2 гибкий

2.5 – 16 мм2 жесткий

Степень защиты (IEC 60529)

IP66/IP67

Ударопрочность (IEC62262)

IK09

Температура окружающей среды

– 25ºC / + 60ºC





Напряжение

Контакты

Механизм розетки с интегрированным выключателем

Механизм вилки с интегрированным выключателем

Адаптер Прямой

Адаптер EVO 70º Наклонный рукав

Гриф для EVO с кабельным вводом

Цоколь 90º

200-250 V AC

2P+E

8144032

8148032

51LM0

51LM7

51LP0D21(2)

51LC9000

3P+E

8144033

8148033

4P+E

8144034

8148034

6P+E

8144036

8148036

380-480 V AC

2P+E

8144012

8148012

51LM0

51LM7

51LP0D21(2)

51LC9000

3P+E

8144013

8148013

4P+E

8144014

8148014

6P+E

8144016

8148016

500-690 V AC

2P+E

8144052

8148052

51LM0

51LM7

51LP0D21(2)

51LC9000

3P+E

8144053

8148053

4P+E

8144054

8148054

6P+E

8144056

8148056

Другие напряжения

2P+E

8144122

8148122

51LM0

51LM7

51LP0D21(2)

51LC9000

3P+E

8144123

8148123

4P+E

8144124

8148124

6P+E

8144126

8148126

(1) Без резьбы вход снизу вверх. Реверсивный на 50 ° с входом вниз.
(2) Размер кабельного ввода 5-21 мм.
